Zexel RED4 电控直列泵测试仪

2011/6/3 16:22:31 本站 5085

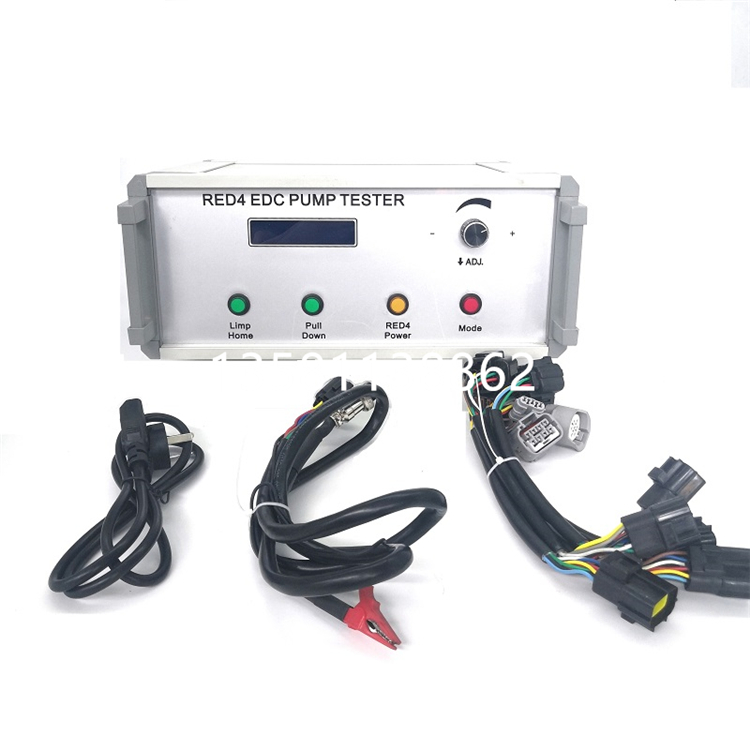

本产品可调所有配装日本杰克赛公司生产的RED4 电子调速器直列泵，产品性能与原装进口的控制箱一致，调试数据一致，完全可替代进口产品。产品采用宽输开关电源，高速AMP7主控芯片，集成电路，能完成RED4的所有调试功能，产品高度集成，性能可靠，是目前RED4电子调速器比较理想的调试仪器。

1. 技术指标

1. 电源电压：220V 50HZ

2. 功率：《220W

3. 数据显示：四位高亮数码管

4. 控制范围：5%--95%

5. 控制精度：+-0.1%

6. 预置四档：5% 16.25%73.5%95%

2. 按键设置

1. “SELECT”功能选择键，当对应指示灯熄灭时，按“↑” “↓”键，细调输出5%-95%PWM值，当相应指示灯亮时，按“↑” “↓”键可以选择4个预置档，5%, 16.25% , 72.5%, 95%。

2. “RED4 POWER”油泵调速器电源开关，指示灯亮时有效。

3. “LIMP HOME”定速开关，当指示灯亮时，PWM输出95%

4. “PILL DOWN” 四拉开关，当指示灯亮时，PWM输出50%

5. “MENU””ENTER”菜单操作键，可以修改仪表运行参数。

出厂时已设置好，请不要随意改动，以免影响仪表正常使用。

3. 使用方法：

用随机所配电源连接好泵调速器，打开电源开关，再打开 “RED4 POWER” 相应指示灯亮，此时显示“00.00” 打“↑” “↓”键可以调节油门大小，关闭“ RED4 POWER”　开关，油泵断电。

按“ SELCET” 键，指示灯灭； 则又回到原状态。

在“ SELECT” 灯熄灭的状态下，按“PULL DOWN” 输入值为95%，按

“ LIMP HOME” 仪表输入 PWM 值为5%。
